齒輪齒條驅動系統

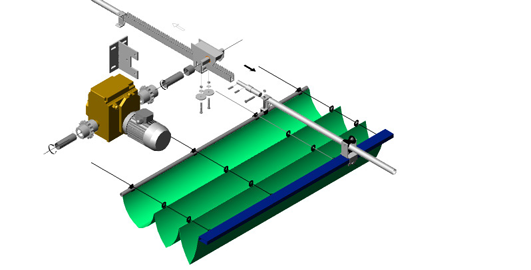

A型齒輪齒條驅動系統(掛幕式)
遮陽網采用折疊型遮陽網,依靠專用的掛鉤掛在托幕線上,遮陽網懸掛在托幕線下實現展開和收攏,故稱作掛幕式

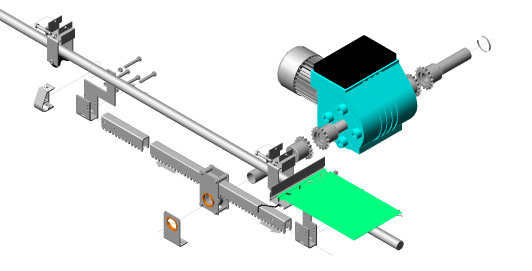

A型齒輪齒條驅動系統(托幕式)
減速電機通過驅動軸帶動A型齒輪轉動,齒輪帶動齒條做直線往復運動,由于齒條與推拉桿連成一體,推拉桿又與驅動邊型材連接,遮陽網的一端固定在驅動邊型材上,因而帶動遮陽網實現展開和收攏。遮陽網在托幕線和壓幕線構成的通道中運動,故稱作托幕式。

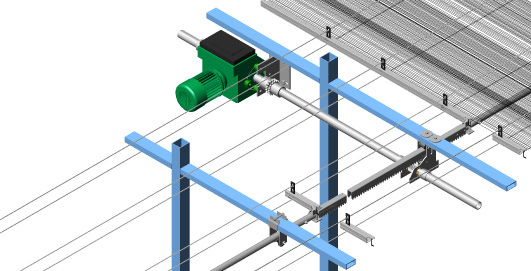

B型齒輪齒條驅動系統
減速電機通過驅動軸帶動B型齒輪轉動,齒輪帶動齒條做直線往復運動,由于齒條與推拉桿連成一體,推拉桿又與驅動邊型材連接,遮陽網的一端固定在驅動邊型材上,因而帶動遮陽網實現展開和收攏。
B型齒輪齒條系統的驅動軸需要通過軸承座支撐,驅動軸不僅受扭矩,而且還受來自齒條傳來的水平力,同時由于齒輪沒有減速比,因此該系統的穩定性與驅動面積遠小于A型齒輪齒條驅動系統。
